MRB65-63斷路器系列
適用范圍
MRB65-63高分斷小型斷路器適用于照明配電系統或電動機的配電系統(D)型，主要用于交流50/60Hz額定電壓220V～380V，額定電流至63A線路的過載和短路保護之用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路，該斷路器適用于商業和工業及高層民用住宅配電系統的保護。
本產品符合l EC60898-1 GB10963.1
技術參數
主要規格
按額定電流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A(30℃)
按瞬時脫扣器的型式分：C型(5ln-l OlnJ、D型(lOln-14lnJ。
按極數分：?jiǎn)螛O斷路器：
帶二個保護極的斷路器；
帶三個保護極的斷路器；
帶四個保護極的斷路器；

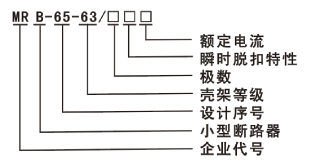

型號及其含義
額定運行分斷能力
額定電流 | 極數 | 額定電壓 | 額定短路分斷電流(A) | 功率因素coso | 各注 |
1-40A | 1、2、3、4 | 220/380. 380 | 6000 | 0. 65～0.7 | C型 D型 |
50-63A | 4500 | 0. 75～0.8 |
機械壽命不低于1 0000次
電氣壽命不低于4000次
接線：適用于25平方毫米以下導線連接
額定電流In (A) | 導線標稱截面積mmZ |
1～6 | 1 |
1 0 | 1.5 |
1 6、20 | 2.5 |
25 | 4 |
32 | 6 |
40、50 | 1 0 |
63 | 1 6 |
過電流保護特性
序號 | 脫扣器額定電流(A) | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 |
1 | 1～63 | 冷態 | 1. 13ln | t>=th | 不脫扣 | |
2 | 1～63 | 緊接著前項試驗后進行 | 1. 45ln | t<lh< div=""> | 脫扣 | 電流在5s內穩定地上升至規定值 |
3 | In<=32 | 冷態 | 2. 55ln | 1s<t<60s< div=""> | 脫扣 | |
In>=32 | 冷態 | 2. 55ln | 1s<t<120s< div=""> | 脫扣 | ||
4 | 1～63 | 冷態 | 5ln | t>=0.1 | 不脫扣 | C型 |
1～63 | 冷態 | 10ln | t<0.1s | 脫扣 | C型 | |
1～63 | 冷態 | 10ln | t>=0.1 | 不脫扣 | D型 | |
1～63 | 冷態 | 14ln | t<0.1s | 脫扣 | D型 |

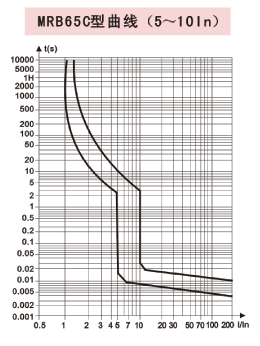

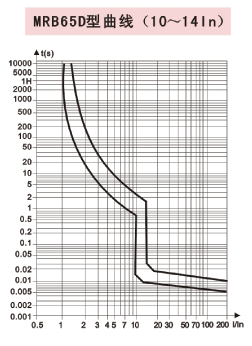

脫扣特性曲線
結構特點
MRB65-63系列小型斷路器由塑料外殼、操縱機構、觸頭滅弧系列、電磁系統等組成。外殼采用了高阻燃高強度的特種塑料，抗沖擊力強，重量輕。斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏，可靠的同事獲得了最低的轉動慣性，使短路故障開始到脫扣機構動作的時間很短。電磁系統由雙金屬過載反時限脫扣機構和短路，瞬間電磁機構二部分組成。觸頭滅弧系統則采用了特殊的導弧角和滅弧室。具有顯著的限流特性。

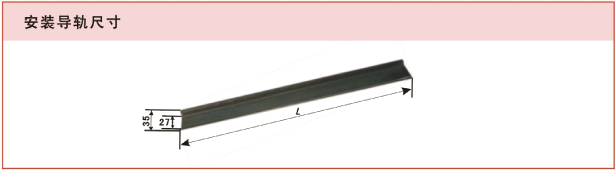

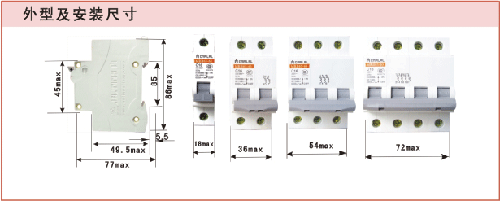

外形及安裝尺寸
|
